国产91视频网-国产91丝袜高跟系列-国产91丝袜在线播放0-国产91素人搭讪系列天堂-精品毛片视频-精品美女

   所謂壓敏膠又稱感壓膠，是指不需要溶劑、熱、光等作用，僅以外力輕壓，即可黏附于被著物之接著劑，且欲剝離時，在黏著表面沒有被污染的情況下，很容易剝除。壓敏膠很少單獨直接使用，通常加工成膠帶、標簽等產品，因此使用壓敏膠有幾項必須考量的重點：

    （1)瞬間接著力佳，以確保黏著性；

    （2)剝離性好，防止殘膠；

    （3)使用方便，利于操作。

    市面上常見的抗紫外線膠帶，即是于壓敏膠中添加紫外線吸收劑來吸收紫外線，保護膠材及基材的耐候特性，延長使用壽命；另一種常見的則是運用于光學領域的紫外線阻隔膠帶，也是于壓敏膠中添加紫外線吸收劑來阻隔紫外線，此類型一般會要求阻隔特定波段，保護后方的光學元件避免受紫外線傷害，且常會要求承受耐熱等制程上的沖擊。壓敏膠的測試項目包含：

    （1)初黏力;

    （2)剝離力;

    （3)持黏力;

    （4)感壓接著劑耐熱溫度.

常溫型膠帶保持力試驗機10組

環(huán)形初粘測試儀

壓敏膠粘帶剪切破壞溫度試驗儀

電腦式剝離力離型力試驗機

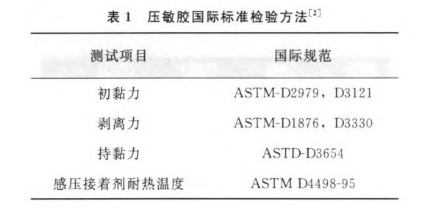

    初黏力又叫潤濕力，是膠黏劑與被黏物輕輕的快速接觸時，膠黏劑對被著物表面的黏合能力；剝離力是每單位寬度破壞壓敏膠和基材之間鍵結所需的力；持黏力是沿黏貼在被黏物上的壓敏膠帶長度方向，垂直懸掛一規(guī)定重量的砝碼時，膠帶抵抗位移的能力。上述各項皆有許多國際標準檢驗規(guī)范，具體見表1.在光學保護膜領域中，最重要的感壓膠特性為剝離力，因此本文將只探討對剝離力的影響。

一、實驗部分

1.1材料

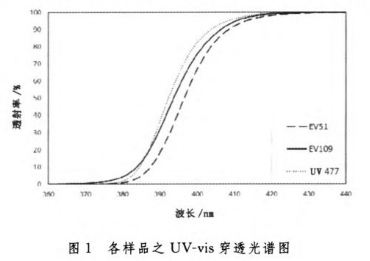

    壓敏膠選用體系為固化溶劑型丙烯酸系,并將此作為空白組（即Blank).選擇常添加于壓敏膠的紫外光吸收劑：Benzophenone結構的粉態(tài)產品EV51、Benzotriazole結構的液態(tài)產品EV109、Triazine結構的液態(tài)產品UV477,以上材料皆為工業(yè)級。上述材料之UV-vis穿透光譜見圖1,其溶劑為Tet-rahydrofuran(THF),濃度為100mg/L,量測路徑為1cm.比較各添加2.5phr于壓敏膠中對剝離力的影響。

1.2試片制作方法

    各組依比例稱取樣品，均勻攪拌、消除氣泡后，使用金屬涂布棒與自動涂布機臺,將壓敏膠平均地涂布于透明離型膜上，烘烤后制得25m干燥膠層，再以滾輪護貝機將壓敏膠面與光學級PET進行貼合，并裁剪成25X130mm的尺寸，得到PET/壓敏膠／離型膜的三層結構，待熟成完畢后將離型膜剝除，以電動碾壓滾輪來回共碾壓2次，將壓敏膠面與玻璃貼合，最終得到PET/壓敏膠／玻璃的三層結構，并再次進行熟成，試片即制作完畢。

真空吸附涂布機臺

1.3檢測項目與方法

    依據ASTM-D1876檢驗規(guī)范進行剝離力試驗，并利用電腦式剝離力試驗儀器判讀數據，每組樣品測試3個試片，量測剝離力的區(qū)間平均值，數值越大代表越不易剝離；最佳情況為添加紫外線吸收劑并不會影響壓敏膠的本質。此外，再比較樣品經紫外線加速老化試驗機測試過后，剝離力的差異。其中紫外線加速老化試驗機的測試條件為UV光波長340nm光源、曝照能量為0.89W/㎡、恒溫60℃、以玻璃面為照射面、分別照射72h與168h.

UV紫外線加速老化試驗機

二、結果與討論

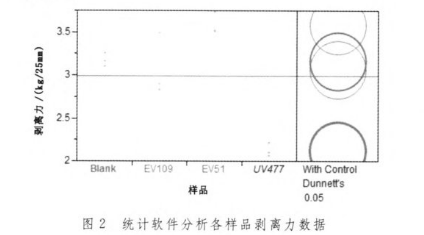

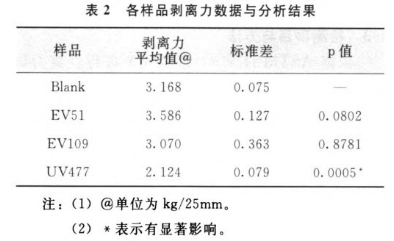

    觀察圖1發(fā)現在相同濃度下，不論是可見光或是紫外線，EV51具有最強的阻隔能力；UV477位于380nm的穿透度與EV51相當；而EV109在380nm的阻隔能力則是略低于上述兩者。對剝離力的影響，使用統計多重群組比較（Dunnett'sMethod)進行數據分析，數據與結果列于圖2與表2.可發(fā)現與Blank相比，添加EV51或是EV109對剝離力沒有顯著影響；而UV477的P值小于0.05,代表有顯著影響，換句話說UV477存在于系統時，對剝離力會造成明顯的改變。

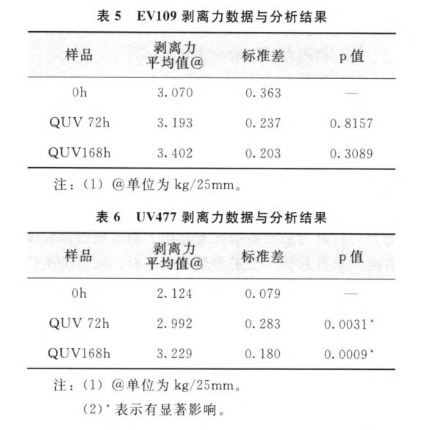

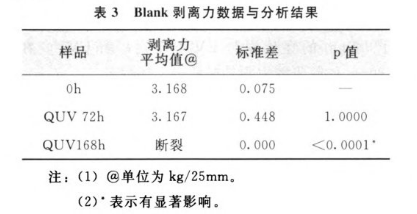

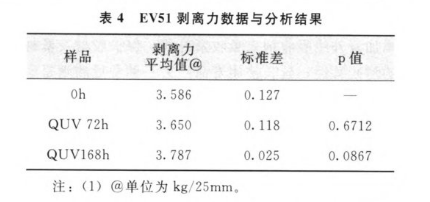

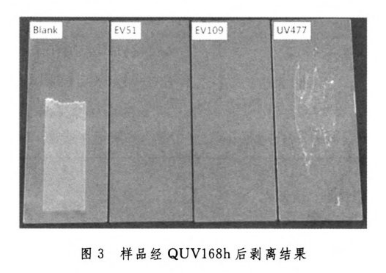

    觀察各樣品經過72h及168h的UV后，確認其與0h相比剝離力是否改變，數據分別列于表3~6,并同樣利用多重群組比較（Dunnett'sMethod)進行分析。Blank經過加速老化（UV)72h,剝離力沒有顯著改變，于168h后試片直接斷裂無法上夾具，故無法量測出數值，推測是因為壓敏膠中沒有紫外線吸收劑存在，無法保護后方的PET,導致PET裂化所致。而EV51、EV109與UV477,隨著QUV時間增長，剝離力皆隨之提升，但是EV51及EV109在QUV后，與0h相比并無顯著差異；然而，UV477雖然在光學上的行為表現優(yōu)異，但不論是經過紫外線照射72h或是168h時，依統計軟件分析顯示皆有顯著變化，且UV477經過QUV后會衍生殘膠的問題，如圖3所示。

三、結論

    本研究使用不同的紫外線吸收劑，各添加2.5phr于壓敏膠中，藉由統計軟件分析剝離力數據，并依ASTM-D1876檢驗規(guī)范進行試驗。發(fā)現添加永光化學的EV51或EV109于系統時，剝離力沒有明顯的改變。在紫外線加速老化試驗中，發(fā)現空白組無法承受168h的紫外線照射；添加EV51或EV109與0h相比不影響剝離力的表現；而UV477之剝離力有顯著提升，且有殘膠的問題存在。
